LBT-Z20(1-N通道)实时声压频谱分析仪

简要描述：LBT-Z20(1-N通道)实时声压频谱分析仪使用简单：不需外加任何采集卡及信号转换设备及供电，直接用USB(1-4通道)线连至电脑，打开软件即可获得准确的声学测量曲线及数据。视现埸实际测试情况，随时确定并生成判定门限（检测产品是否合格）。数据可保存并导出。

适用范围：实用于环境、家电、机动车等各种类型的噪声源的监测或监控，电机、轴承、机械零部件异音检测，以及产生噪声的产品特性或质量控制的定点在线监测和相应的科研、学校实验室、质量技术监督等部门的噪声实验及研究等。
联系方式：010-57799518
更新时间：2024-11-25

产品咨询联系我们

产品分类

Product Category

详细介绍

　　一、产品特点
　　1、性能优异：传感器为多功能高速率噪声采集前端，它集采集传声器、ICP前置放大器、?数据采集卡与一体，结构紧密，小巧（φ24.5×115 mm），不锈钢外壳，坚固?防腐。经内置先进?的DSP处理器得到高效及准确的图形及数据。
　　2、使用简单：不需外加任何采集卡及信号转换设备及供电，直接用USB(1-4通道)线连至电?脑，打开软件即可获得准确的声学测量曲线及数据。视现埸实际测试情况，随时确定并生成判定门限（检测产品是否合格）。数据可保存并导出。

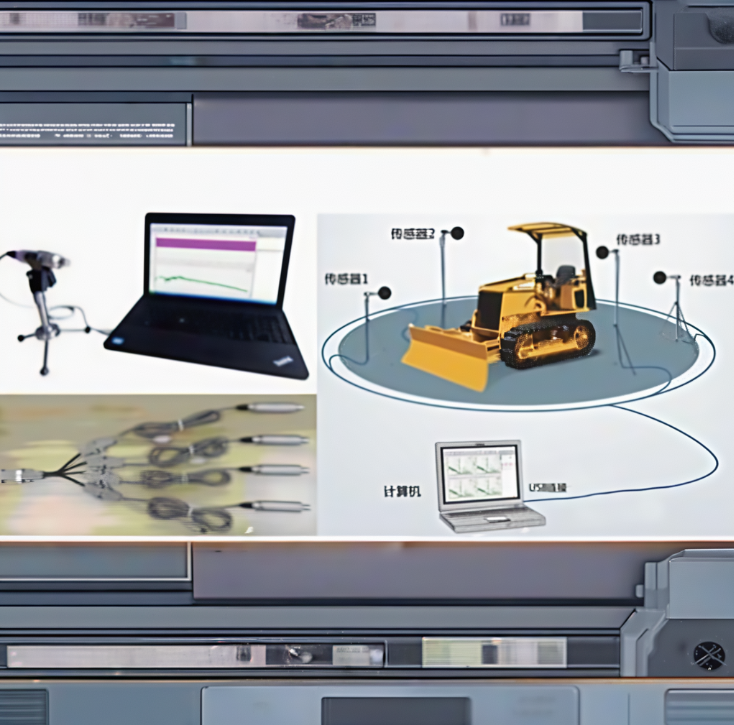

　　3、功能强大：系统软件操作采用人机对话形式，支持多至4通道不同方式的同步检测。同时观察到声源在各个方向（测点）的噪声辐射情况和变化过程，实现实时声压级、倍频程频谱（1/1、1/3、1/6）及FFT分析的曲线和数据。
　　4、应用广泛：实用于环境、家电、机动车等各种类型的噪声源的监测或监控，电机、轴承、机械零部件异音检测，以及产生噪声的产品特性或质量控制的定点在线监测和相应的科研、学校实验室、质量技术监督等部门的噪声实验及研究等。

　　二、技术指标：
　　1、测量范围：25～130dBA(可扩展至140dBA)
　　2、动态范围：≧110 dBA
　　3、频率范围：10Hz～20kHz
　　4、采样速率：48 kHz
　　5、频率计权：A、C、Z
　　6、时间计权：F、S
　　7、测量指标：Lp、Leq、Lmax、OCT 1/1、1/3、1/6，FFT频谱声压
　　8、符合标准：GB/T3785-1型和IEC 61672-1级标准
　　9、线缆长度：2m(可延长至30m)
　　10、传感器尺寸：φ24.5×115 mm

　　三、系统组成：
　　1、硬件部分：传感器、USB连接线、测试架（三脚架）、电脑（自配）、声校准器（选购）
　　2、软件部分：直接安装在Windows XP/ Windows 7 32位操作系统的计算机上

　　四、系统功能：
　　1、软件界面：由主菜单、常用的快捷键，测量曲线窗口及数据窗口等组成。系统软件采用人机对话形式，事前或即时生成判定门限。保存并导出数据。
　　2、测试窗口：
　　（1）可任意建立测试窗口：在同一界面同时观察到单个或多个声源在各个方向（测点）的噪声辐射情况和变化过程，直观的显现的实时声压级、频谱（1/1、1/3、1/6倍频程及全频FFT、窄带谱、细谱）图形及数据。窗口可显示设定好的上限、下限曲线、样品曲线以及测试曲线，并可设置不同的观察方式及用不同颜色加以区分。
　　（2）声压窗口：横坐标测试时间,单位为豪秒；纵坐标声压级,单位为dB；
　　（3）频谱窗口：横坐标噪声倍频中心点频率；单位为Hz；纵坐标声压级。
　　3、测试参数设置：
　　（1）“噪声通道数”可任意选择（1-N）通道，实现噪声各通道的声源声压总值、倍频程中心频率声压级测量、评估，设置判定通道及通道数据显示方式：
　　（2）“滤波方式”的选择：实时实现不同的噪声滤波方式(1/1、1/3、1/6倍频程、FFT）分析，通过声压频谱曲线图或直方图的方式显示可直观的观察到噪声特性，更便于查找主要声源的所在位置和噪声的成因，同步测试并完成相关判定。
　　（3）“频率起点”，“频率终点”?：可任意设置需要观察的频谱范围（人耳可听声的范围10Hz～20KHz），改变这两个参数，对应的“声压频谱曲线”的X坐标会发生相应变化；
　　（4）“采样时间”?可设置测量一次的时间及数据计算一次（1~10000ms）的时间。改变这个参数，对应的“声压时间曲线”的X坐标会发生相应变化。
　　（5）“声压”可根据实际测试选择合适的范围以此来提高测试精度，（参数与声级计的量程类似）例如测试的声压为128dB，那么选择<130dB的声压，根据声源噪声的大小可做适当的调整。（动态范围≧110 dBA）
　　（6）“采样速率”任意设置：（每秒采样的数据量）如采样率48K（每秒采样48K的数据）。
　　（7）“图形坐标设置”?根据需要设置合理的坐标范围以便现埸即时形成精细的观察界面。（在图形曲线界面中，只需双击即弹出修改图形X、Y轴坐标对话框就可设置）
　　（8）“显示方式”选择：选择一个或多个通道曲线（数据或叠加）或窗口显示。
　　（9）“频率计权”选择声压测量的计权方式：A计权、C计权、Z计权。
　　（10）“时间计权”选择时间计权方式：快、慢（F、S）。
　　4、系统的应用：
　　（1）系统校准：（可保证测试数据的准确性）噪声传感器插入声级校准器，并打开声级校准器开关。点击“校准，系统即自动校准完毕（多通道依次操作）。
　　（2）“生成判定门限”（框线设置）：各通道可分别对“声压曲线”和“频谱曲线”进行相应的框线设置，设置“合格上下限（dB）”，在现埸即时判定产品噪声参数，可灵活设置合格判定条件。（通道选项卡可用来设置各通道的独立的判定参数）
　　（3）框线设置：可分为“无框”、“直线”、“曲线”三种，其中“直线”只需输入上下框线的数值即可，软件会画出一块阴影区域，曲线在阴影区域内为合格，超出阴影区域则为不合格。
　　（4）“曲线”设置判定方式：分为“自绘”和“平移”两种方式
　　（5）“自绘”利用鼠标自己画出框线，可以是连续的曲线也可以是分段的曲线；通过“手动设定”观察到自己绘制曲线的相应参数，并可对自己绘制的曲线进行参数修正。
　　（6）“平移”平移方式则是通过已测得的曲线或之前保存下来的测试曲线，软件自动画出仿造样品曲线的上下框线。通过“平移设定”对样品曲线的框线进行修正。
　　添加观测频率点噪声的判定：FFT频谱分析可对噪声源实际发生的频率点或重要的率频观察点任意添加，突破了传统的1/1、1/3倍频程频谱分析中，频带较宽难以准确定量的局限，频率分辨率大幅度提高使频谱分析的实用性大为提高，并可为其设置上下限而判断产品合格否，也可以选择各频率点的数据是否参与终的合格判断等。
　　样品曲线的保存：在实际测量时可将合格品或样品的测试的曲线及数据进行保存（或进行修改）形成标准样品曲线确定门限而进行判定。
　　测量数据的保存：设置需要保存的数据类型（1/1或1/3），钩选上“自动保存”即对每次测试的数据都会保存到设置的excel文件中。保存好的数据文件为mdb格式的文件，该文件可以用微软的Access打开也可以用Execl打开。事后“浏览”数据可数据的测试的时间，总判断结果等。
